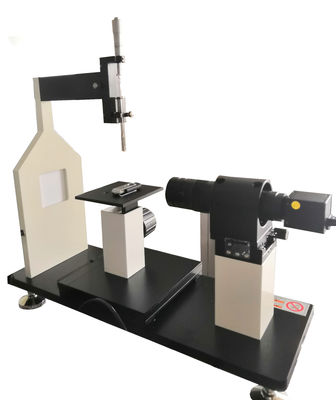

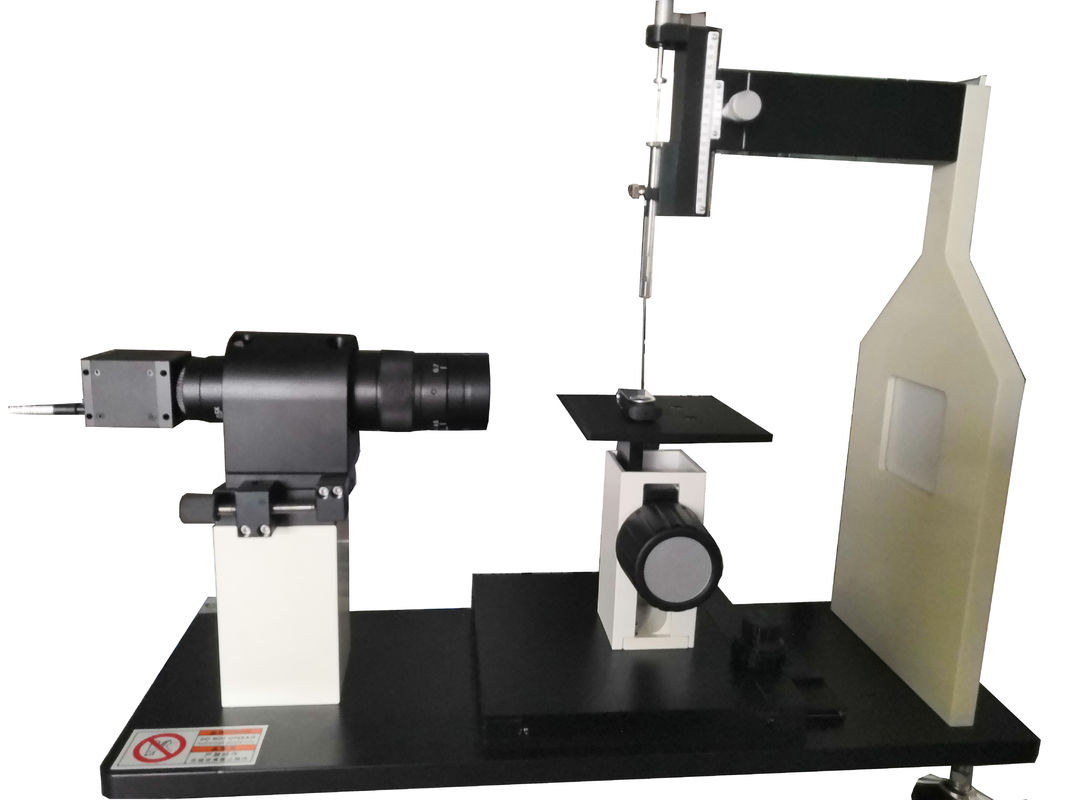

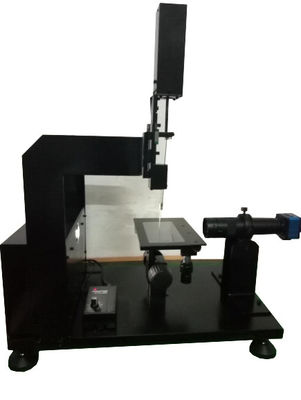

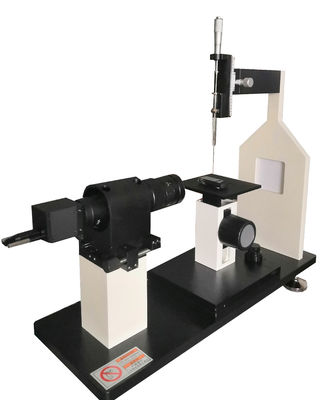

Измерение смачиваемости изолятора силиконовой резины DL/T864-201 поверхностное, оборудование для испытаний статического угла соприкосновения резиновое
Применение:
Эта машина начального уровня статический анализатор угла соприкосновения который доступен и легок для того чтобы работать. Она измеряет угол соприкосновения жидкости на твердой поверхности основанной на принципе оптически анализа изображения. Она может также оценить поверхностную энергию твердого тела и своих параметров элементов схемы. Она широко использована в анализе влияния поверхностного покрытия и чистоте распылять, покрывать, стекла, алюминиевой фольги, электронных блоков и очищая индустрий.
Стандарты:
- DL/T864-201
- IEC 62073, IECTS 62073-2016
Основные параметры:
1. Измерение угла соприкосновения
1-1. Алгоритм анализа: высокообъемный метод, метод угла, метод кольца, метод эллипсиса, метод тангенса, метод Y-L
1-2. Отдельные функции испытывать и сравнения для левого угла соприкосновения, правого угла соприкосновения и среднего угла соприкосновения
1-3. С вогнутыми, выпуклыми, изогнутыми, супер гидрофильными, супер гидродобными и другими особенными поверхностными функциями анализа
1-4. Функция анализа незаконного и не-axisymmetric внутреннеприсущего угла соприкосновения
1-5. Проверки данных можно отметить на изображении и сохранили с изображением
1-6. Измеряя ряд: 0°~180°
1-7. Точность измерения: ±0.1°
1-8. Блок тарировки можно купить отдельно для тарировки полного диапасона точности измерения угла соприкосновения
1-9. Разрешение измерения: 0.001°
2. Оценка поверхностной энергии
2-1. Модели оценивания: Fowkes, выдвинутое Fowkes, Owens-Wendt, фургон OSS,
С вами гармоничный средний метод, метод уравнения государства
2-2. Твердая поверхностная энергия, сила рассеивания, приполюсная сила, сила выпуска облигаций водопода, компонент фургона der Waals,
Левис - кисловочный компонент, компонент Левис низкопробный, etc.
2-3. Жидкостная база данных: заранее поставленный 37 видам обыкновенно используемого жидкостного поверхностного натяжения и своих компонентных данных,
Данные можно сразу импортировать для оценки поверхностной энергии
2-4. Жидкостные данные по библиотеки можно добавить, уничтожить и доработать в одиночку
3. Стрельба изображения
3-1. Одиночная стрельба, непрерывное воспроизведение стрельбы, видеозаписи и изображения
3-2. Смогите выбрать использовать функцию hairpin камеры внешнюю автоматически для того чтобы снять
4. Оптически отображая система
Камера |
3 миллиона пикселы, кадры частоты кадров 36 в секунду |
Объектив |
0.7~4.5×continuous сигнал, расстояние деятельности 95mm |
Фокусируя ряд |
±12.5mm; фокусируя точность: 0.25mm |
Лоток и ряд регулировки наклона |
±2° |
Осветите контржурным светом |
Источник света СИД холодный + затеняющ доску, бесконечную регулировку яркости |
Программное обеспечение автоматически обнаруживает ясность регулируя фокус для того чтобы исключить человеческую ошибку
5. Система потека
5-1. Распределяя метод: Дифференциальная голова контролирует капание образца
5-2. Падая точность: ±1μl
6. Таблица образца
Размер таблицы |
X100×Y110mm |
Двигая ход |
X86×Y100×Z50mm |
Режим движения |
ручная ручка для того чтобы контролировать трехмерный располагать движения |
7. Параметры хозяина
Размер |
о W550×D180×H520mm |
Вес |
о 15kg |
Электропитание |
1∮ AC220V 50HZ |
