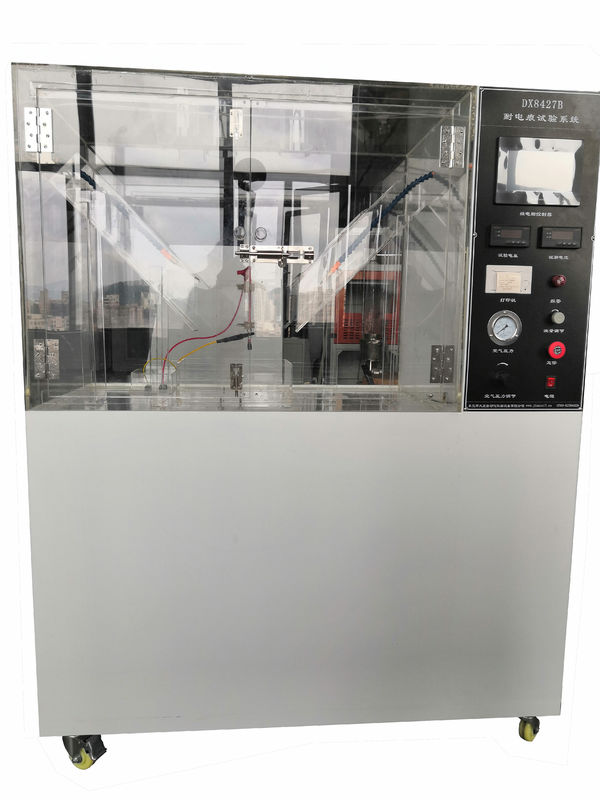

Оборудование для испытания сопротивления отслеживанию электрических кабелей и проводов Лабораторная испытательная машина

GB/T 3048.7 ◄ 2008 Устройства для испытания сопротивления слежения электрических кабелей и проводов

Сфера применения:

Испытать способность проводов и кабелей выдерживать повреждения, вызванные электрическими следами, вызванными утечкой поверхности в грязных условиях.

Стандарт:

Устройство для испытаний по GB/T 3048.7 ̇2008, GB14049-2008.

Спецификация:

Испытательный распылитель:

- три положения, независимая сосна из нержавеющей стали, отверстие сосны: 16, диафрагма: 0,5 мм;

Испытательная жидкость:

- 1 л воды с хлоридом натрия (около 0, 2%) Поверхностно-активный вещество 0, 1% пара- октилфенилполиоксилен (распределение по бутылке)

проводимость жидкости:

- (3000-400) uS/cm, Проводниковый счетчик для собственного пользования клиента, измерение проводниковых счетчиков

Давление распыления:

- регулировка давления вакуумного насоса, регулируемое постоянное давление;

Стрельба распылением:

- ≥ 1 м;

Высота распыления:

- 600 мм ± 10 мм регулируемый;

Скорость распыления:

- (3±0,01) м/с;

Скорость распыления:

- (0, 5±0, 1) мм/ мин. в течение 2 секунд

Цикл распыления:

- 30 секунд; распылите 10s; прерывистые 20s

Высота основания образца:

- 100 мм±5 мм; угол: 45

Окно наблюдения:

- взрывостойкое закаленное стекло, размеры: 580 мм * 380 мм

Испытательный выхлоп:

- оборудован автоматической выхлопной системой, скорость ветра: 0,2 м / с

Форма:

- 1120 мм × 650 мм × 1350 мм

Испытательный источник питания:

- 220 В / 50-60 Гц

Применяемое напряжение:

- испытание частоты питания высокое напряжение 0 ~ 5 кВ ± 5% (непрерывно регулируемое);

Измерительные приборы напряжения и тока:

- точность ≥ 1.0;Ошибка измеренных значений ≤ ± 3%;
