Подробная информация о продукте:
|
| Применить к стандартам: | ISO 5659.2-2006 | Питание для снабжения: | AC 220V 100A |
|---|---|---|---|
| Использование: | Проверка пластиковой плотности дыма | Материал: | Нержавеющая сталь |
| Температурная диапазон: | 0 ~ 1000 oC | Гарантия: | 12 месяцев |
| Выделить: | Камера для определения плотности дыма по ISO5659-2,оборудование для испытаний воспламеняемости пластмасс,камера для испытаний на электрическую воспламеняемость |
||

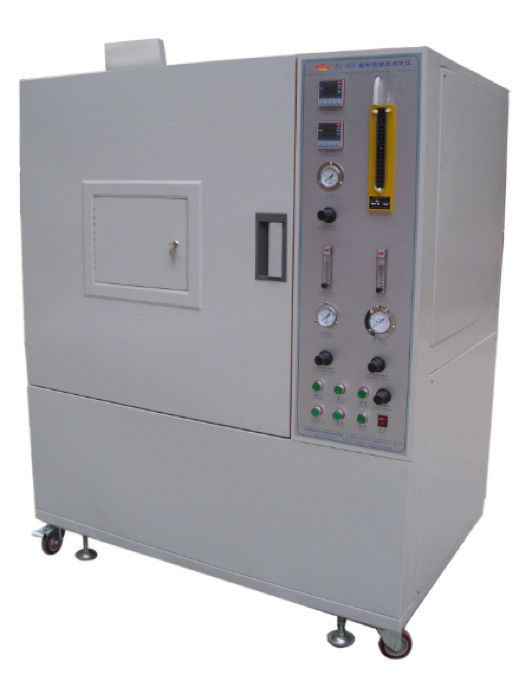

Тестер дымообразования пластиков по ISO 5659, камера для испытаний на дымообразование
Описание продукта:
Прибор для определения дымообразования пластиков представляет собой новый тип измерителя плотности дыма, разработанный в соответствии с техническими условиями, изложенными в стандарте GB/8323.2-2008 и ISO 5659-2 «Методы испытаний для определения плотности дыма с использованием однокамерного метода для испытаний пластиков». Испытательное оборудование подходит для определения удельной оптической плотности дыма, образующегося при горении пластика, и максимальная удельная оптическая плотность является результатом испытания. Используется для оценки характеристик дымообразования пластиков в заданных условиях.
Стандарты:
GB 8323.2-2008 «Пластик - Дымообразование - Часть 2: Метод испытаний для определения плотности дыма методом однокамерного испытания»
ISO 5659.2-2006 «Пластик - Дымообразование Часть 2: Определение оптической плотности методом однокамерного испытания» стандарт испытаний.
Состав:
Весь прибор состоит из герметичной камеры, фотометрической измерительной системы, конуса излучения, системы сгорания, воспламенителя, испытательного бокса, кронштейна, прибора для измерения температуры и программного обеспечения для испытаний на дымообразование. Схема разработана с использованием однокристального микрокомпьютера и обладает высоким техническим уровнем и стабильной производительностью. Этот прибор подходит для всех пластиков, а также для оценки других материалов (таких как резина, текстильные покрытия, окрашенные поверхности, дерево и другие материалы). Он широко используется в индустрии пластмасс, на заводах по производству твердых материалов, а также в научно-исследовательских и экспериментальных подразделениях.
Параметры:
1.1 Передняя дверца оснащена окнами и непрозрачными заслонками, которые блокируют движение окон.
1.2 Дно квадратного ящика оснащено разрывной алюминиевой фольгой для предотвращения избыточного давления. Разрывная мембрана состоит из предохранительной разрывной мембраны толщиной 0,04 мм, длиной 405 мм и шириной 200 мм с общей площадью 81000 мм2. Установлено устройство регулирования давления внутри ящика (см. Рисунок 2).).
1.3 Световое окно: Верхнее и нижнее световые окна диаметром 75 мм, с кольцевым электронагревателем мощностью 9 Вт под световым окном для обеспечения температуры верхней поверхности светового окна (подходящая температура 50-55 °C) для минимизации концентрации дыма на поверхности. Окно находится в верхней части испытательного бокса. Вокруг светового окна снаружи испытательного бокса установлена оптическая платформа толщиной 8 мм. Оптическая платформа закреплена металлической штангой диаметром 15 мм, которая может соединять фиксированную платформу и испытательный бокс.
1.4 Внутренние размеры: высота 914 мм x ширина 914 мм x глубина 610 мм
1.5 Материал: Состоит из трех слоев: внешний слой из стального листа толщиной 1,5 мм, покрытый высокотемпературной электростатической белой краской, средний слой из изоляционного слоя толщиной 60 мм, внутренний слой из нержавеющей стали USU304 толщиной 1,2 мм, покрытый высокотемпературной электростатической черной краской, легко чистится.
1.5 Впуск и выпуск воздуха: Впуск воздуха установлен в верхней части испытательного бокса, его диаметр составляет 65 мм. Электромагнитный клапан с фланцем контролирует закрытое и открытое состояние; выпуск воздуха установлен в нижней части слева, диаметр составляет 80 мм. Электромагнитный клапан с фланцем контролирует закрытое и открытое состояние и включает вытяжной вентилятор.
Особенности:
Фотоэлектрическая измерительная система: состоит из источника питания, фотоэлектронного умножителя, усиливающей полупрозрачной пленки, оптического затвора, фильтра, нейтральной прозрачной пластины, линзы, оптической системы, камеры, источника света, нагревателя светового окна.
2.1 источник света:
2.1.1 Источник света: состоит из лампы накаливания 6,5 В, трансформатора для питания (вход 220 В, выход 6,5 В) и переменного резистора.
2.1.2 Установка: Лампа установлена в непрозрачном темном ящике в нижней части испытательного бокса и состоит из источника света, выпуклой линзы, нагревателя оптического окна и оптического окна.
2.1.3 Нагреватель светового окна: источник питания переменного тока 220 В, резистивная проволока мощностью 9 Вт намотана для обеспечения подходящей температуры верхней поверхности светового окна (50-55 °C).
2.1.4 Выпуклая линза: Диаметр 51 мм, отрегулирована и откалибрована для полного формирования кольца диаметром 51 мм без другого света за пределами кольца.
2.1.5 Оптическое окно: состоит из беспрепятственной светопропускающей пленки и темного ящика.
2.2 фотоэлектрический детектор:
2.2.1 Фотодетектор: состоит из фотоэлектронного умножителя, усиливающего фильтра, затвора, фильтра, нейтрального фильтра, выпуклой линзы, оптического окна и т. д.
2.2.2 Фотоэлектронный умножитель:
2.2.2.1 Параметры фотоэлектронного умножителя: напряжение: постоянный ток 1000 В, источник питания: вход 12 В, выход 0 ~ -1200 В 2 мА
2.2.2.2 Обработка фотоэлектрической системы: фотоэлектрический детектор представляет собой фотоэлектронный умножитель, подключенный к плате А/Ц преобразования, обрабатываемый многоступенчатым усилителем компьютера. Может непрерывно измерять светопропускание соответствующей оптической плотности во времени, что является числом отклика спектральной чувствительности, аналогичным отклику невооруженного глаза, а ток темноты составляет менее 0,001 мкА. Минимальная чувствительность фотоэлектронного умножителя может считываться на 100 процентов на оптическом пути с нейтральным фильтром 0,5 и усиливающим фильтром ND-2.
2.2.3 Усиливающий фильтр: Светопропускание ND-2,0 составляет 0,95%, а температура источника света А составляет K=2854.
2.2.4 Световой затвор: для заслонки, используется для коррекции светопропускания 0%.
2.2.5 Фильтр: Для компенсации фильтра, оптическая плотность от 0,1 до 1,0 и 2,0, всего 11 штук.
2.2.6 Нейтральный фильтр: ND-0,5, светопропускание 31,7%, цветовая температура источника света А K = 2854.
2.2.7 Выпуклая линза: Диаметр 51 мм позволяет фокусировать прямой луч в маленькое, интенсивное пятно на полупрозрачной пластине между верхней и нижней камерами.
2.2.7 Калибровка оптической системы: Используется нейтральный фильтр с оптической плотностью 3,0 и длиной волны 550-650 нм.
2.2.8 Оптическое окно: состоит из беспрепятственной светопропускающей пленки и темного ящика.
Параметры:
Конус излучения:
3.1 Конус излучения: состоит из нагревательных элементов номинальной мощностью 2600 Вт, может обеспечивать интенсивность излучения от 10 кВт/м2 до 50 кВт/м2 в центре поверхности образца. При измерении облученности в двух других точках на расстоянии 25 мм от центра образца облученность в этих двух точках не должна быть менее 85% от облученности в центре образца.
3.2 Нагреватель конуса излучения: Питается от независимого источника питания. Мощность однофазного разделительного трансформатора составляет 3000 Вт. Регулирование температуры осуществляется быстродействующим тиристором, и температура управления может быть стабилизирована в пределах ±2 °C.
3.3 Тепловой поток: Диапазон измерения 50 кВт/м2, площадь приема излучения плоской поверхности диаметром 10 мм, поверхность покрыта матовой черной краской, используется водяное охлаждение.
3.4 Воспламенитель: Сопло воспламенителя изготовлено из медной трубки с отверстием диаметром 4,0 мм, длина пламени, горизонтальное измерение составляет 30 мм.
Система подачи газа:
4.1 Источник газа: пропан и воздух чистотой 95%, давление 170 кПа
4.2 Расходомер пропана: 1-100 см3/мин
4.3 Расходомер воздуха: 5-500 см3/мин
Общие характеристики:
1. Разрешение по светопропусканию: 0,0001%;
2. Диапазон измерения: 0-100 процентов; Автоматическое переключение при измерении.
3. Точность измерения: ± 3%;
4. Рабочее напряжение: 200-240 В переменного тока, 50 Гц;
5. Влажность окружающей среды: комнатная температура -40 °C
6. Рабочая среда: Во время работы прибора следует избегать прямого света и отсутствия принудительного воздушного потока.

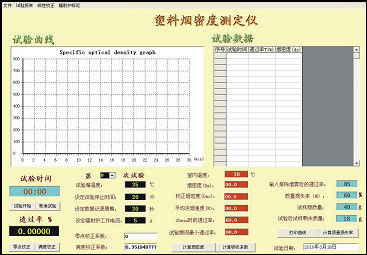

7. Программное обеспечение для измерений: На основе компьютерного интерфейса, в стиле LabVIEW. Отображает кривые пропускания и времени. Интерфейс на китайском и английском языках, и предоставляются инструкции на китайском и английском языках. См. Рисунок 3
![]()
