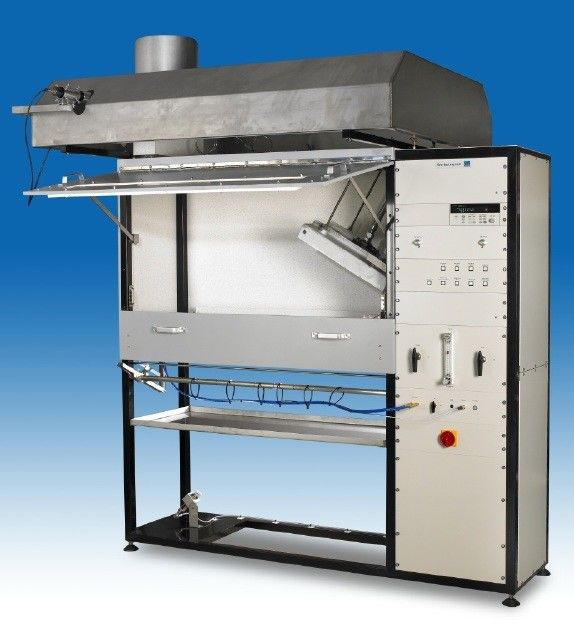

ISO 9239-1 Оборудование для испытаний строительных материалов / оборудование для испытаний пожара на потоке радиационного тепла на полу
Описание:
DX8401 is a reaction to fire test apparatus for assessing the wind-opposed burning behaviour and spread of flame of horizontally mounted floorings exposed to a heat flux radiant gradient in a test chamber, когда зажигается пилотным пламенем.
Стандарт:
- GB/T11785-2005
- ISO 9239-1,2
- ASTM E970
- NFPA253
-GBT11785-2005

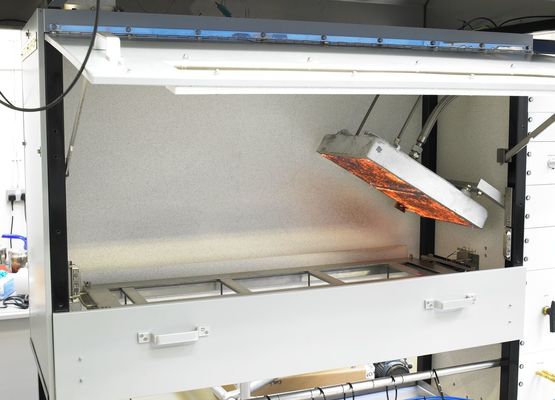

Испытательная камера:
-карты из силиката кальция толщиной (13 ± 1) мм и номинальной плотностью от 650 кг/м3 до 750 кг/м3.
- огнестойкое стекло с размером (110 ± 10) мм х (1100 ± 100) мм окна наблюдения.
- внешняя металлическая облицовка
-нижняя дверь доступа к платформе для образца
Владелец образца:
- теплоустойчивая L-профильная нержавеющая сталь толщиной (2,0 ± 0,1) мм
-общий размер (1140 ±10) мм в длину (325 ±10) мм х (22 ±2) мм

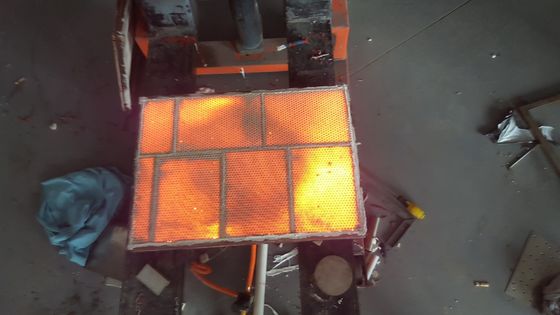

Газовая радиационная панель:
- панель из пористого огнеупорного материала из источника радиационного тепла
- площадь (300±10) мм х (450 ±10) мм
- максимальная рабочая температура до 900 oC
Пилотский горелка:
- номинального внутреннего диаметра 6 мм и внешнего диаметра 10 мм
Пропан коммерческого класса с тепловой мощностью приблизительно 83 МДж/м3
Выхлопная система:
-мощность от 39 м3/мин при (25 oC, 1 бар) до 85 м3/мин
- скорость воздуха в выхлопной трубе (2,5 ± 0,2) м/с ± 0,1 м/с
Пирометр излучения:
- диапазон от 480 oC до 530 oC (температура тела в темноте), точность ± 50 oC.
- просмотр круговой области диаметром 250 мм на расстоянии около 1,4 м
- существенно константа между длиной волны 1мм и 9мм
Тепловой потокомер:
- тип Шмидта-Больтера без окна и диаметром 25 мм.
- диапазон от 0 до 15 кВт/м2 ± 0,2 кВт/м2.
- точность ± 3% от измеренного значения.
Технические параметры:
| Диапазон измерений теплового потокомера |
(0-15) КВт/м2 |
| Точность тепловизора |
± 0,2 кВт/м2 |
| Точность тепловизора |
< ± 3%; |
| Ошибка температуры черного тела |
± 5 oC |
| Уровень вытягивания дыма |
(2,5 ± 0,2) м/с |
| Способность добычи дыма |
(39-85) м3/мин |
| Размер пористого огнеупорного лучевого панеля |
300 мм * 450 мм и выдерживает температуру до 900 oC |
| Термопары |
бронированная термопары типа K из нержавеющей стали диаметром 3,2 мм |
| Требования к распределению теплового потока |
при 200 мм: (9,1 ± 0,4) КВт/м2 |
| При 400 мм: ((5,0 ± 0,4) КВт/м2 |
| При 600 мм: ((2,4 ± 0,2) КВт/м2 |
| Газ сгорания |
Пропанный газ (в собственности пользователя) |
| Поток газа сгорания |
(0,026 ± 0,002) L/S |
| Сжигатель с горением |
¢ 10 мм Внешний диаметр ¢ 6 мм внутренний диаметр, трубка горелки на 35 ¢ 0,7 мм отверстие |
| Высота пламени |
60 ~ 120 мм регулируемый |
| Система зажига |
высоковольтный электронный зажиг |
| Сильная выхлопная система |
При завершении испытания система выхлопного вентилятора активируется для вывода отработавших газов на улицу. |
- стальные весы
- пилотный горелка
- анемометр
- пирометр излучения
- устройства для измерения времени
